Materiali SLM.
Adatto al compito.
Titanio, acciaio inox e alluminio per parti metalliche complesse. Confrontate leghe, resistenze e altre proprietà tecniche.
Nessun materiale trovato. Provate un altro termine di ricerca.

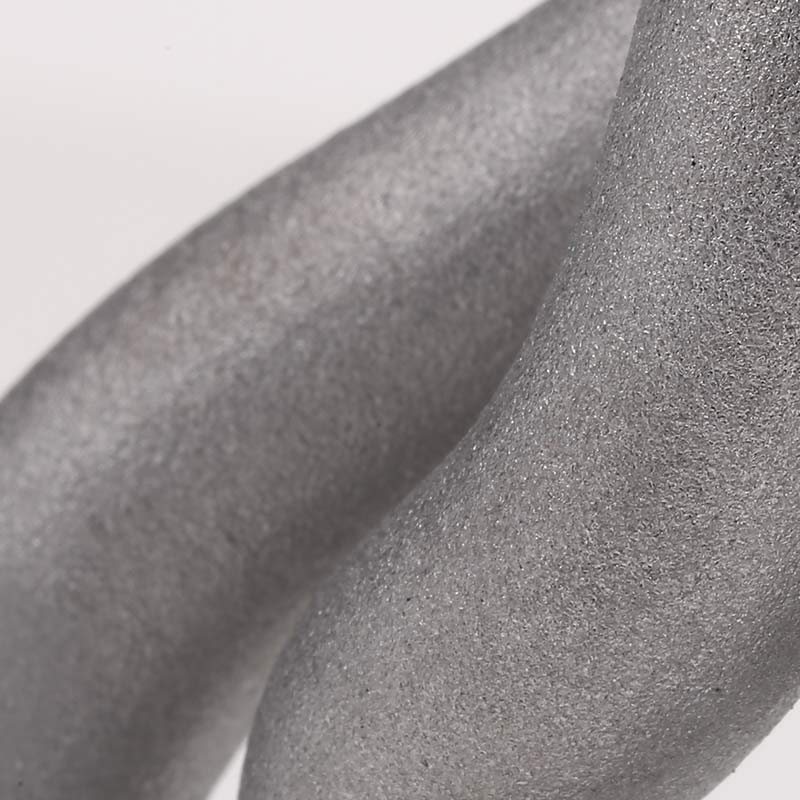

TITANIUM ALLOY
TITANIUM ALLOY
La lega di titanio Ti₆Al₄V è usata ampiamente da ingegneri e produttori. Unisce alta resistenza a trazione e tenacità a peso ridotto, ottima resistenza alla corrosione e alle temperature estreme. Consente parti precise, pareti sottili, strutture robuste e componenti complessi per molte applicazioni.
| Parametro | Metodo | Risultato |
|---|---|---|
| Durezza | ISO 6597-1:03-2006 | 340 HV |
| Densità | WGE-Prod-067EN | 4.39 g/cm³ |
| Densità relativa | WGE-Prod-067EN | 99.5% |
| Resistenza a trazione | DIN EN ISO 6892-1:2009 | 980 MPa |
| Allungamento a rottura | DIN EN ISO 6892-1:2009 | 14% |
| Limite di snervamento | DIN EN ISO 6892-1:2009 | 900 MPa |
| Modulo elastico | DIN EN ISO 6892-1:2009 | 110 GPa |
| Rugosità Ra | ISO 4287 / AITM 1-00070 | 20 µm |
| Rugosità Rz | ISO 4287 / AITM 1-00070 | 80 µm |
| Colore | Metallico |

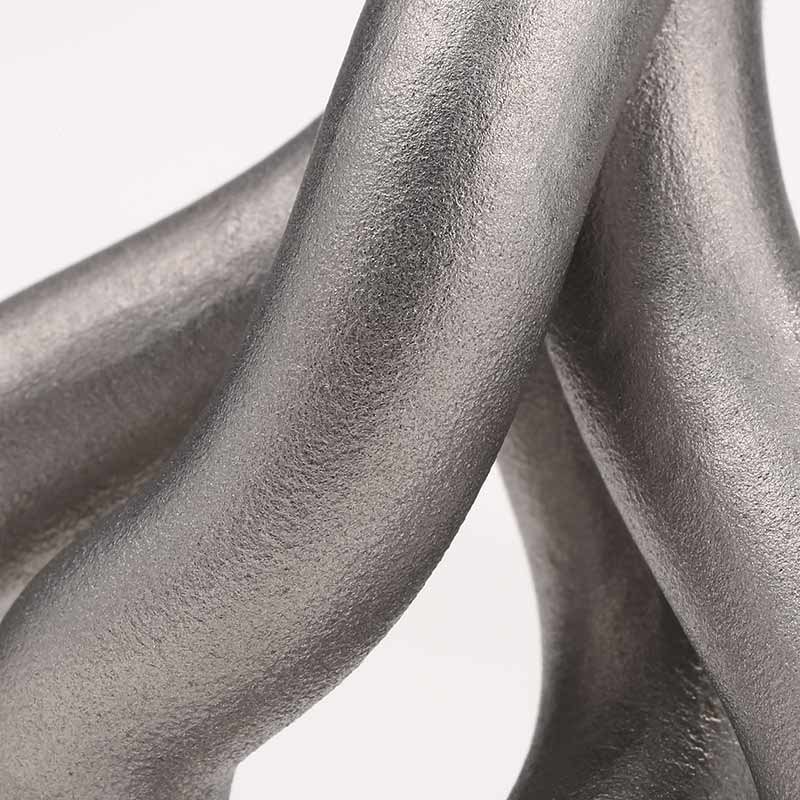

STAINLESS STEEL SS316L
STAINLESS STEEL SS316L
L’acciaio inox SS316L è adatto ad ambienti corrosivi e alte temperature, anche ad apparecchiature farmaceutiche e fotografiche specializzate, grazie a saldabilità e resistenza chimica. Da tempo usato nel CNC, è disponibile anche per stampa 3D. La produzione additiva consente ottimizzazione topologica, forme cave, componenti complessi e reticoli metallici. La post-lavorazione può essere impegnativa e richiede specialisti qualificati come 3Dexperts.ch.
| Parametro | Metodo | Risultato |
|---|---|---|
| Durezza | ISO 6597-1:03-2006 | 200 HV |
| Densità | WGE-Prod-067EN | 7.95 g/cm³ |
| Densità relativa | WGE-Prod-067EN | 99.50% |
| Resistenza a trazione | DIN EN ISO 6892-1:2009 | 530 MPa |
| Allungamento a rottura | DIN EN ISO 6892-1:2009 | 50% |
| Limite di snervamento | DIN EN ISO 6892-1:2009 | 340 MPa |
| Modulo elastico | DIN EN ISO 6892-1:2009 | 180 GPa |
| Rugosità Ra | ISO 4287 / AITM 1-00070 | 15 µm |
| Rugosità Rz | ISO 4287 / AITM 1-00070 | 70 µm |
| Colore | Metallico |
ALUMINUM ALSI10MG
ALUMINUM ALSI10MG
L’alluminio AlSi10Mg è una polvere metallica fine per stampa SLM. Leggero ma resistente, è adatto a molte applicazioni comuni, sopporta carichi e alte temperature e costa meno di alcuni metalli specializzati. Lo vediamo impiegato in automotive, robotica, architettura e design. SLM può comunque richiedere tempi e costi elevati: le parti AlSi10Mg necessitano spesso di taglio a filo, sabbiatura, ricottura, lucidatura e altre finiture. Un fornitore esperto come 3Dexperts.ch può coordinare queste fasi.
| Parametro | Metodo | Risultato |
|---|---|---|
| Durezza | ISO 6597-1:03-2006 | 100 HV |
| Densità | WGE-Prod-067EN | 2.65 g/cm³ |
| Densità relativa | WGE-Prod-067EN | 99.0% |
| Resistenza a trazione | DIN EN ISO 6892-1:2009 | 300 MPa |
| Allungamento a rottura | DIN EN ISO 6892-1:2009 | 2% |
| Limite di snervamento | DIN EN ISO 6892-1:2009 | 190 MPa |
| Modulo elastico | DIN EN ISO 6892-1:2009 | 70 GPa |
| Rugosità Ra | ISO 4287 / AITM 1-00070 | 16 µm |
| Rugosità Rz | ISO 4287 / AITM 1-00070 | 70 µm |
| Colore | Metallico |
I valori provengono dalla precedente panoramica dei materiali e sono indicativi. Idoneità e requisiti vincolanti vengono chiariti con la richiesta.
Altri metalli per il progetto.
Rame e leghe di rame, acciaio maraging e Inconel ampliano la scelta. Concordiamo con voi disponibilità e proprietà.
Scopri il rameIl materiale adatto.
Confrontare i materiali per tecnologia e concordare la scelta.
La finitura adatta.
Le opzioni dipendono dal materiale e dalle specifiche del componente.
Sabbiatura e microsabbiatura con perle di vetroDettagli ↗
LucidaturaDettagli ↗
Trattamento termicoDettagli ↗
Accoppiamenti, filettature e insertiDettagli ↗Confermiamo l’idoneità in base a materiale, geometria e requisiti.
